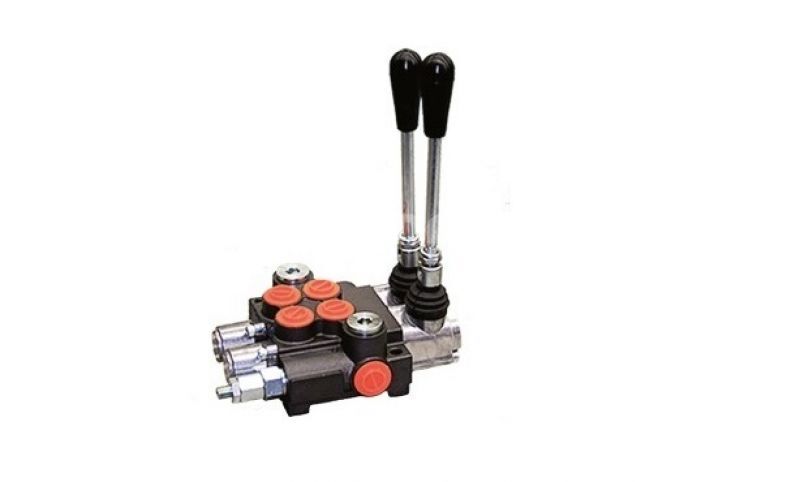

Гидрораспределитель 4P40F-OT (аналог 04Р40-1А1А1А1А1 GkZ1)

Гидрораспределитель 4P40F-OT (аналог 04Р40-1А1А1А1А1 GkZ1) от ЗАО "Строймашсервис" — это 4-х секционный моноблочный гидрораспределитель с ручным управлением и дюймовыми присоединительными размерами. Предназначен для контроля за распределением и расходом рабочей жидкости.

Применяется на гидроманипуляторах ОМТ-70 Велмаш, ОМТ-97 Велмаш, ЛВ-185 Майкоп, мультилифтах МРП-1,2; бункеровозах МСК (Ряжских), FAUN и другой мобильной технике специального назначения.

Технические характеристики: номинальный расход — 40 л/мин, давление — 20 МПа, диапазон температур — от -40 до +60 °C. Производитель — Китай (SJ-Technology).

Конструктивная особенность данного гидрораспределителя:

• 4-х секционный;
• без фиксации;
• присоединительные размеры дюймовые;
• моноблочный;
• ручное управление;

Основные рабочие характеристики | Присоединительные размеры | Гидросхема | Преимущества

 Технические характеристики гидравлического распределителя 4P40F-OT:

Моноблочный гидрораспределитель 4Р40 с ручным управлением предназначен для контроля за распределением и расходом рабочей жидкости. Выполнен по схеме с открытым центром и ручным управлением золотниками. Золотники центрируются в среднем положении пружиной с фиксацией или без в крайних положениях.
Даннные распределители применяют на гидроманипуляторах ОМТ-70 Велмаш, ОМТ-97 Велмаш, ЛВ-185 Майкоп, мультилифтах МРП-1,2; бункеровозах МСК (Ряжских), FAUN, и на другой мобильной технике специального назначения.

• Количество рабочих секций от 1 до 5;
• Номинальный расход рабочей жидкости - 40 л в мин.;
• Номинальное давление - 20 МПа;
• Максимальное давление - 35 МПа;
• Диапазон рабочих температур - от -40 до +60;
• Вязкость рабочей жидкости - 10-460 сСт;
• Степень фильтрации рабочей жидкости - 25 nm;
• Рабочая температура жидкости от -15 до +80;
• Внутренние утечки при давлении 16 bar - менее 6 см3 в мин.;
• Усилие на движение золотника - менее 25 N;
• Масса гидрораспределителя от 1,5 кг;
• Корпус - Чугун;
• Присоединительные размеры - метрические дюймовые;

Присоединительные размеры гидрораспределителя 4P40F-OT (замена для 04Р40-1А1А1А1А1 GKZ1)

Гидравлическая схема распределителя 4P40F-OT (аналог для 04Р40-1А1А1A1А1 GKZ1)

Преимущества данного гидравлического распределителя:

• Гидрораспределители серии 4Р40 моноблочной конструкции, рассчитаны на средние значения давления и выполнены по европейским технологиям;
• Конструктивно обратный клапан расположен внутри корпуса, что предотвращает утечки гидравлического масла, поскольку не позволяет гидравлическому маслу проникнуть обратно;
• Предохранительный клапан расположен внутри корпуса. Он регулирует рабочее давление в гидравлической системе;
• Схема гидравлического потока рабочей жидкости: Параллельная цепь, с опцией Power Beyond.
• Конструкция гидрораспределителя: Моноблочная;
