Характеристики
Описание
| Контакты специалиста для заказа насосов поршневых радиальных и агрегатов насосных | |
| Лавренюк Виктор Андреевич ЗАО «СтройМашСервис» | +7(495) 785-65-75 доб.253 info@zao-sms.ru |
Представляем Вашему вниманию радиально-поршневые насосы и агрегаты насосные для производства гидравлических станций и испытательных стендов.
Радиально-поршневые насосы серии 3113 для сверхвысокого давления на 700 бар!
| Наименование | Объем |
| Радиально-поршневой насос 3113.001.02 - давление макс. 700 bar !!! | 1,2 см³ |
| Радиально-поршневой насос 3113.002.02 - давление макс. 700 bar !!! | 2 см³ |
| Радиально-поршневой насос 3113.003.02 - давление макс. 700 bar !!! | 2,8 см³ |
| Радиально-поршневой насос 3113.004.02 - давление макс. 700 bar !!! | 4,4 см³ |
| Радиально-поршневой насос 3113.006.01 (вал-шлиц) - давление макс. 700 bar !!! | 6,6 см³ |
Преимущества насосов радиальных высокого давления данной серии следующие | |
- Предназначены для работы в тяжелых условиях; - Предназначены для работы в гидравлических системах пресса; - Приводной механизм; - Корпус изготовлен из нодулярной отливки; - Вал с эксцентриком скованный из стали; - Поршни скользят в поршневых элементах, прижаты с помощью пружины и башмака на эксцентричный вал; - Выбрано нечетное количество поршней, из-за уменьшения неустойчивого течения; - Распределение жидкости проводится через всасывающие и напорные клапаны; - Долгий срок эксплуатации без особенного обслуживания; |  |
Принцип работы насоса радиально-поршневого с тремя насосами серии 3113
 |  |
Условные обозначения 1. Башмак 2. Поршень 3. Приводной вал 4. Пружина 5. Всасывающий клапан 6. Напорный клапан 7. Подшипник 8. Корпус 9. Поршневые элементы |  |
Технические характеристики радиально-поршневых насосов серии 3113 сверхвысокого давления
| Обозначение | 3113.001.02 | 3113.002.02 | 3113.03.02 | 3113.04.02 | 3113.06.01 | 3113.011.01 | 3113.013.01 | 3113.015.01 | 3113.021.01 | 3113.031.01 |
| Направление вращения | Левое или правое | |||||||||
| Установочное положение | Произвольное (бак с маслом всегда устанавливается над насосом) | |||||||||
| Способ привода | Вращающим моментом (радиальные и аксиальные силы не разрешены) | |||||||||
| Масса (кг) | 6,4 | 7,5 | 8,8 | 10,9 | 13,8 | 16,9 | 13,8 | 20 | 16,9 | 20 |
| Рабочий объем (cm3) | 1,2 | 2 | 2,8 | 4,4 | 6,6 | 10,9 | 13,8 | 15,38 | 21,9 | 30,8 |
| Число поршней | 3 | 5 | 7 | 7 | 3 | 5 | 3 | 7 | 5 | 7 |
| Давление номинальное (bar) | 630 | |||||||||
| Давление максимальное (bar) | 700 | |||||||||
| Пониженное давление во всасывающей трубе (bar) | ||||||||||
| Избыточное давление во всасывающей трубе (bar) | ||||||||||
| Число оборотов (min-1 rpm) | 300 - 1500 | |||||||||
| Рабочая жидкость | Минеральное масло | |||||||||
| Рабочая жидкость (вязкость) mm2/s | 16-90 | |||||||||
| Рабочая температура жидкости (C) | Диапазон температур от -10 до +70 | |||||||||
Диаграмма гидравлических характеристик радиально-поршневых насосов серии 3113 сверхвысокого давления
| Объемный коэффициент полезного действия |  |
| Давление (bar) |
Установочные чертежи радиально-поршневого насоса 3113.001.02 (размеры в мм)
Установочные чертежи радиально-поршневого насоса 3113.002.02 (размеры в мм)
Установочные чертежи радиально-поршневого насоса 3113.003.02 (размеры в мм)
Установочные чертежи радиально-поршневого насоса 3113.006.01 (размеры в мм)
Установочные чертежи радиально-поршневого насоса 3113.021.01 (размеры в мм)
Установочные чертежи радиально-поршневого насоса 3113.031.01 (размеры в мм)
Способ доставки
- Самовывоз.
- Транспортными компаниями. Экспедирование до терминала транспортной компании за счет поставщика.
Оплата
100 % предоплата, возможно предоставление отсрочки платежа по согласованию.
Гарантийный срок
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты изготовления гидроцилиндра.

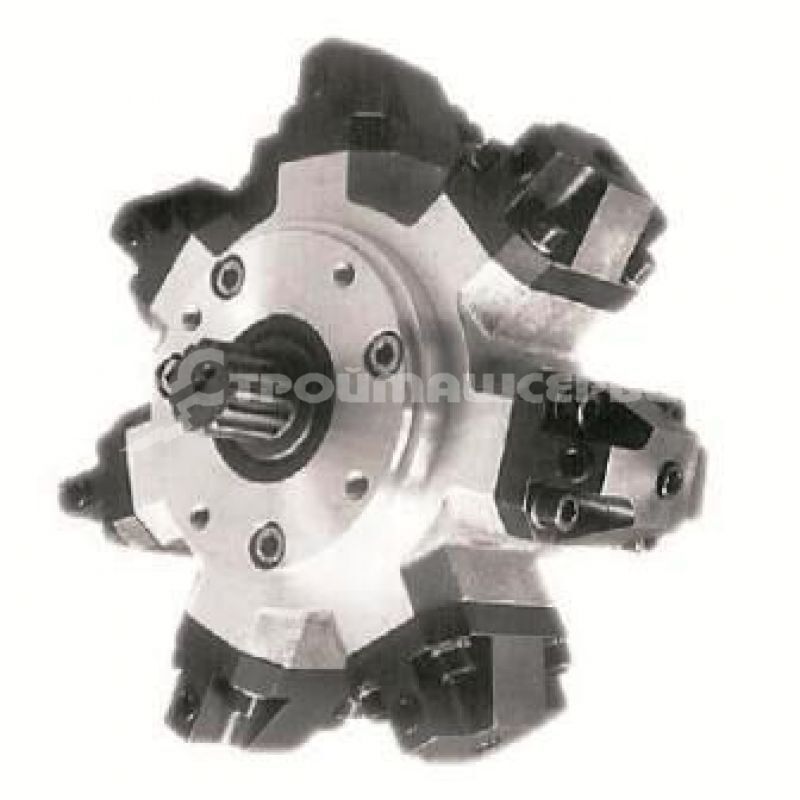

Насос высокого давления радиально-поршневой 3113.006.01 (вал-шлиц на давление 700 бар)
59 500 ₽
Цена ориентировочная, не является публичной офертой, пожалуйста уточняйте итоговую цену у менеджера
Наличие: Уточняйте у менеджера
